Hranilnik tople vode za ogrevanje, izdelan iz varjene jeklene pločevine in s približno 10 - 30 m 3 hranilne vsebine za vodo, ima vgrajene priključke za solarno in centralno ogrevanje. Priključki z grelniki so nameščeni v različnih višinah. Tako je mogoče ogrevanje hranilnika in poraba tople vode iz solarnega ogrevanja, pri najugodnejših temperaturah.
Hranilniki, ki se vgrajujejo neposredno v zgradbo, imajo toplotno izolacijo, debeline od 200 do 400 mm. Povprečne višine hranilnikov pa so nekje od 4-8 m. Namenjeni so predvsem za uporabo v eno ali do dvodružinskih hišah, kjer jih namestimo direktno v zgradbo.
Slika prikazuje izvedbo sončne hiše z izdelanim hranilnikom odgovarjajoče velikosti za sončne sprejemnike, kjer znaša pokritost s sončnim ogrevanjem od 60 do 100 % ter dajejo okoli 10 kWh/m2 • a potrebne primarne energije za ogrevanje hiše v pasivni izvedbi. Mere za izdelavo jeklenih rezervoarjev cilindrične oblike so prikazane v preglednici.
Preglednica št. 2: Mere za izdelavo jeklenega rezervoarja cilindrične oblike
| Mera 1) | Volumen hranilnika v litrih hran | ||||
|---|---|---|---|---|---|
| 500 | 800 | 1000 | 1500 | 2000 | |
| Ø d v mm | 600 | 790 | 850 | 950 | 1000 |
| Višina h v mm | 2150 | 2110 | 2200 | 2570 | 3000 |
| 1) Mere brez toplotne izolacije (min. + 2 x 100 mm). | |||||

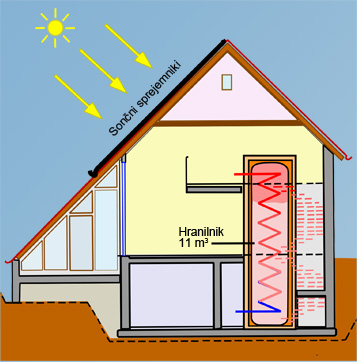

Slika št. 2 prikazuje del enodružinske hiše, bivalne površine okoli 170 m2, z izračunano potrebno toploto 6 kW, z integriranim kombiniranim toplotnim hranilnikom premera fi = 150 cm, višina = 620 cm, površina sončnih sprejemnikov 68 m2, južna stran pod kotom 45°, pokritost toplotnih potreb s sončnimi sprejemniki približno 70 %, dodatno ogrevanje z lesnimi sekanci (približno 1,5 m/a).
Naslednje vrste hranilnikov za dolgoročno shranjevanje so najbolj primerne:
- V zgradbo integrirani jekleni toplovodni hranilniki
- Latentni toplotni hranilnik
- Vročevodni betonirani hranilnik
- Gramoz - sonda - hranilnik voda hranilnik
- Vodonosnik - hranilnik
- Zemeljska sonda – hranilnik.
