Slika G15/1 Simboli za cevne instalacije in povezave za naprave za oskrbo s plinom
 |
Simboli za plinske naprave za porabo plina v DVGW-TRGI niso določeni, tako jih lahko projektant sam tolmači in pojasni s pomočjo legende. Sosednji simboli so pogosto uporabljeni kot simboli v različnih sklopih predpisov tako, kot se imenujejo. Druga možnost pa je, da lahko imenujemo plinske naprave s kombinacijami črk:
 |
Slika G 16/1 – Simboli za zaporne organe in opreme za porabo plina
(v DVGW-TRGI te naprave niso določene)
Opozorilni znaki na cevnem omrežju javnega plina
Prikazani so dodatni simboli, ki se uporabljajo posebej za utekočinjene plinske sisteme.
Ostali simboli na splošno ustrezajo tistim za splošno plinsko oskrbo naprav za utekočinje.
Slika G 17/1 – Simboli za cevne instalacije, naprave za zapiranje in oprema za delovanje utekočinjenega naftnega plina (UNP)
Zapiranje plinskih cevi na ulicah izvedemo z zapornimi
organi, na primer pri priključitvi zahišo, ki so opremljeni
z opozorilnimi znaki po DIN 4069 in za plinovode,
ki so v skladu z DIN 4065.
Pisava na tablici je v črni barvi na rumenem ozadju
ZV = zaporni ventil
V = ventil
Velikost tablice je 200 x 140 ali 140 x 100 mm
Zapisane številke na tablici kažejo razdaljo v metrih
na levo ali desno ali v smeri naprej
|
Plinski aparati se razlikujejo po odvodu dimnih plinov in dovajanju zraka za izgorevanje. |
 Za označitev se za vrste plinske naprave uporabljajo: - Črka za naprave s črko A, B, C: Osnovni tip izpušnega sistema - 1. in 2. število nadalje ločujejo naprave, ki so v povezavi z načinom dovajanja zgorevalnega zraka, in z izpusti dimnih plinov ter vrste razporeditve izpihovanja. Opomba: Nekateri shematski prikazi, na primer, kot tip C7 (odvzem zgorevalnega zraka s podstrešja) niso zajeti v regulativi za postavitev. Tip C2 (zgorevanje zraka in odvajanje dimnih plinov je v skupnem jašku za zrak in dimne pline), ki jih po gradbenih predpisih ni več dovoljeno uporabljati, in veljajo samo za obstoječe plinske naprave. |
|
|
|
|
Vrsta A Vrsta plinske naprave brez dimnega odvoda. Izgoreli zrak se razgubi v prostoru namestitve, na primer po kuhinji itn. |
|
|
Vrsta B Plinska naprava z odvodom dimnih plinov izgoreva z zrakom iz prostora (odvisno od zraka v prostoru, plinske peči). |
|
|
Vrsta B1 Plinska peč z zagotovljenim pretokom zraka |
|
|
Vrsta B2 Plinska peč brez zagotovljenega pretoka zraka |
|
|
Vrsta B3 Plinske naprave brez varnega pretoka zraka za zgorevanje so na poti pri vseh pod nadtlakom stoječih delov oblite z izgorevalnim zrakom. |
Slika G 18/1 Sheme za plinske aparate I (DVGWG 600)
 |
Tip C - Plinski aparati z izpušnim sistemom, zgorevalni zrak se odvaja na prosto preko zaprtega sistema (kurjenja s plinom je neodvisno od zraka v prostoru). C1 - Plinska peč s horizontalnim dovodom zraka in z odvajanjem dimnih plinov poteka skozi zunanjo steno. Odprtine za dovod in odvod so blizu skupaj v istem nivoju tlaka. Tip C2 (zgorevanje zraka in odvajanje dimnih plinov je v skupnem jašku za zrak in dimne pline), ki jih po gradbenih predpisih ni več dovoljeno uporabljati, in veljajo samo za obstoječe plinske naprave. C3 - Plinske kurilne naprave z dobavo zgorevalnega zraka in z navpičnim izpustom dimnih plinov skozi streho. Vstopna odprtina je blizu skupaj v istem območju tlaka. C4 - Plinska kurilna naprava z zgorevalnim zrakom in z izpustom dimnih plinov za priključitev na zračno izpustni sistem (LAS) C5 - Plinska kurilna naprava z ločenim dovodom zgorevalnega zraka in izpusta dimnih plinov. Ustje je v različnih tlačnih območjih. C6 - Prostor za namestitev in priključitev plinskega kurišča na prostor, kjer ni zagotovljen dovod svežega zraka in odvod dimnih plinov C7 1 - Enako, kot za C2 C8 Plinska kurilna naprava z dimnim priključkom na skupni izpušni sistem (nizki delovni tlak) in ločeno dovajanje zgorevalnega zraka zajetega iz zunanjosti. |
|
1) Trenutno v Sloveniji za te naprave nimamo zastopnika |

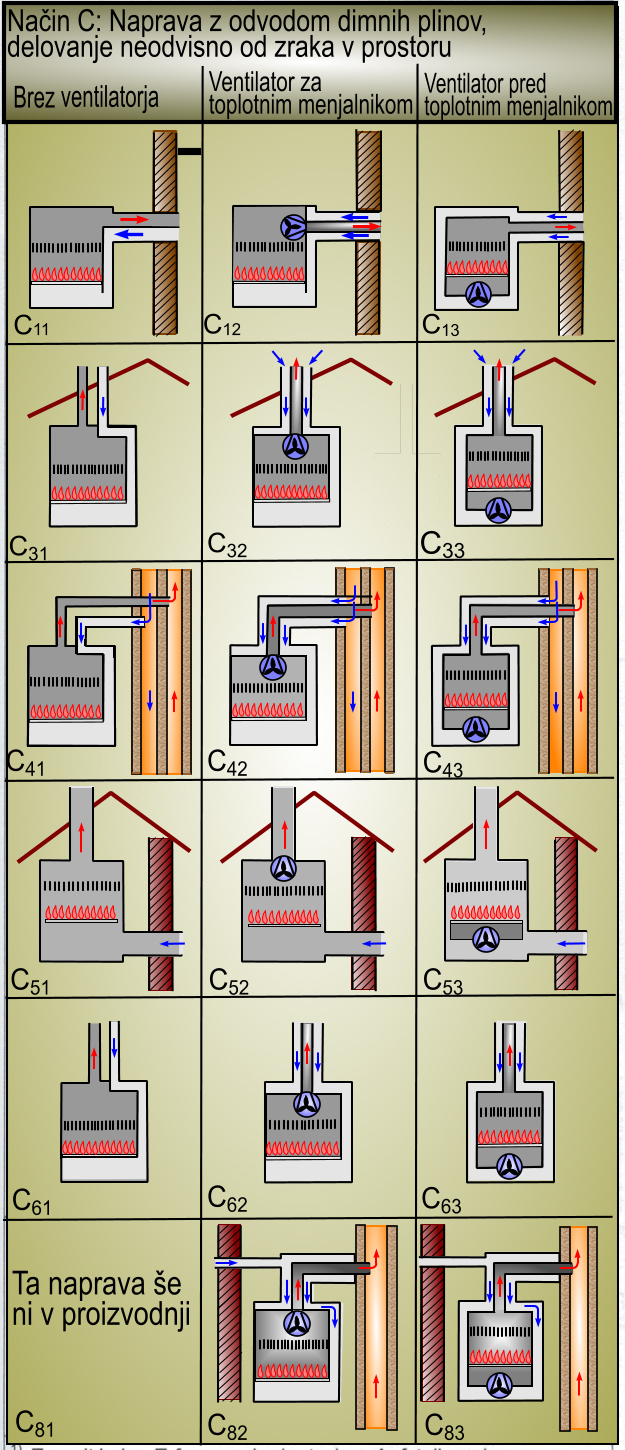

Slika G 19/1 – Shematski prikaz za plinske kurilne naprave
Označevanje Oznake delov plinske cevne instalacije
|
Okrajšave niso standardizirane Odvod dimnih plinov: DC - Dimna cev D - Dimnik Plinski aparati: Način C - Sobni grelnik - odvisno od zunanjega zraka Način B – Sobni grelnik – odvisno od sobnega zraka Način A – Kuhinjski štedilnik – brez dimnega odvoda |
Zunanja plinska instalacije: OV – Oskrbovalni vod plina z odcepom za hišni priključek ZZV – Zunanji zemeljski zaporni ventil IK – Izolirni kos HP – Priključni kos ČK – čistilni T kos GZV – Glavni zaporni ventil LP – Ločljiva prirobnica PŠ – Plinski števec (merilnik plina) TR – Tlačni regulator Notranja plinska instalacija: PPV – Razdelitev plinskih vodov vodoravno ali vertikalno DV – Dvižni vod ZV – Zaporni ventil PP – Plinski priključek za plinsko napravo |
 |
|
Slika G20/1 – Na skici je prikazana namestitev plinskih naprav in cevnih instalacij
I.K.
