- Z odprtino na prosto za zgorevanje zraka skozi odprtino velikosti vsaj 150 cm2 prostega prečnega prereza ali
- dve odprtini za dovod zraka za izgorevanje z najmanj 75 cm2 prostega preseka.
Te zračne odprtine zraka za izgorevanje je treba zapreti, če so zagotovljene varnostne naprave na gorilniku, saj lahko gorilnik deluje le, ko je varnostna loputa na gorilniku odprta.
Zgorevalne zračne napeljave:
Zgorevalni zrak lahko tudi preko priključnega voda z enakim presekom vodimo v trajni smeri s konstantnim prerezom, če se zaradi tega ne spremeni dotočna količina zraka in se ne zmanjša. Te zahteve so izpolnjene, če je napeljava v odvisnosti od dolžine L na ravni zgorevalne zračne instalacije in spremembami, ki so primerne z diagramom po TRGI (tukaj niso natisnjene vrednosti s preglednice G 32/1), ki so enakovredne presekom napeljav AL po dimenzijah.
Preglednica G 32/1 - Enakovredni kvadratni instalacijski dimni preseki AL v cm2 v odvisnosti od dolžine dimne cevi L (po TRGI)
|
Prosti presek |
Standardi za presek dolžine napeljave v m |
||||||
|
0 |
4 |
8 |
12 |
16 |
20 |
24 |
|
|
150 cm2 |
150 |
230 |
276 |
312 |
344 |
368 |
400 |
|
70 cm2 |
75 |
130 |
160 |
184 |
200 |
- |
- |
|
Spremembe smeri so pri 90o s 3 m, pri 45o z 1,50 m dolžine, rešetka dolžine do 0,5 m, ni obravnavana |
|||||||
Izgorevalna zračna linija je lahko znotraj prostora namestitve plinskega kurišča ali tudi vodena, do nadaljnjih prostorov.
Slika 32/2 – Odprtina na prosto
Odvzem zgorevalnega zraka iz jaška:
Pri odvzemu zraka za izgorevanje iz jaška ne sme ležati pred ustjem in nad ustjem izpušnega sistema. Presek jaška se dobi analogno po preglednici G 32/1 za 150 cm2 prostega prečnega prereza.
Slika G32/3 - Namestitev plinskega kurišča z izolacijsko oblogo
Zahteve prostorske zmogljivosti prostora za namestitev plinske kurilne naprave:
V prostoru z ≥ 1 m3 / kW prostornine na kW sme biti nameščena stoječa plinska naprava tip B1 prostornine prostora, če sta v prostoru dve odprtini velikosti ≥ 75 cm2 na primer v prostoru za namestitev in je povezana s sosednjim prostorom preko dveh odprtin velikosti ≥ 150 cm2 prostega preseka, slika G 32/2 pri čemer, morajo vsi prostori imeti skupno minimalno prostornino najmanj 1 m3 / kW.
Plinske naprave vrste B1 v prostoru z > 1 m3 / kW v posebni oplaščeni oblogi z zgorevalno zračno oskrbo preko odprtine na primer zračne linije na prosto ali skozi dimni jašek preko strehe, primerjava s sliko G57/2.
Oskrba zraka preko zunanjih spojev in zunanjega zraka skozi spojne elemente
Plinske naprave tipa B, lahko namestimo v prostorih s kapaciteto 2 m3 / kW, če je plinski grelni kotel nameščen za vrati ali dovajamo zrak skozi okno. Če znaša pretok zraka za 1 kW, ki ga dovajamo iz zunanjosti skozi zračne prepustne sloje z ustrezno zračno močjo, zadostuje za preostanek zračnega toka na uro 0,8 m3.

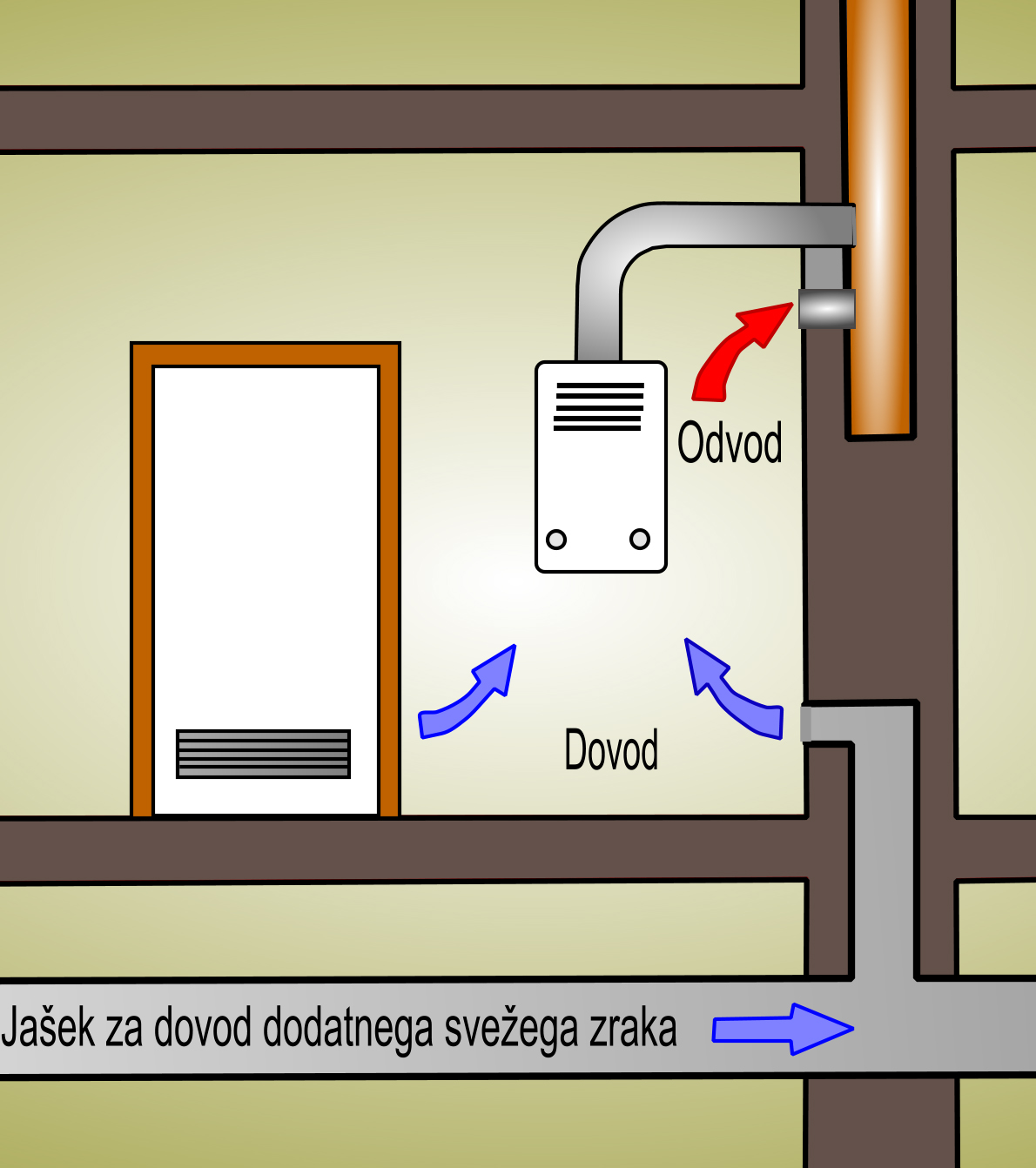

Slika G32/4 – Plinska naprava v povezavi s posameznim prezračevalnim jaškom
I.K.
