Vgradne roletne omarice

  Na splošno vgradimo rolete v zgradbo, ko je ta še v surovem stanju. Vgradne roletne omarice spadajo med zunanji del stene. Pri energetski posodobitvi zgradbe praktično ni nobene izbire za izboljšanje toplotne zaščite. Veliko več je tega zajeto v izgradnji konstrukcije, kjer se morajo medsebojno usklajevati arhitekt in izvajalci. Ti se morajo odločiti ali bodo zgradbo obdržali v prvotnem stanju, jo razstavili, obnovili ali naknadno opremili s toplotno izolacijo. Na voljo so številne možnosti in treba se je pravilno odločiti, ali bo navijanje rolete na levi ali desni strani in če bo revizijski pokrov na omarici na zunanji oziroma na notranji strani itn.

Slika 544 - Vgradnja roletne omarice v odprtino predhodne omarice

Nad okenske rolete

  Nad okenske rolete so primerne pri obnovi fasade še posebej, če boste menjali tudi okna. Vgradimo jih nad okno in so vedno vgrajene hkrati z oknom v zidno odprtino. Z najnovejšimi roletami zmanjšamo toplotno izolacijske izgube.

  Vgrajujejo se skupaj z oknom kot celotni sistem za vgradnjo v odprtino na zunanji stenski konstrukciji. Tako jih lahko predvsem zaradi ožje širine vgrajujemo pri sanaciji fasade skupaj z zamenjavo oken (glej sliko 544). Sprednji pogled na omarico iz plastike ali aluminija, na delih fasade predstavlja moteč izziv. Razen če obstaja želja, da omarica ostane nevidna, jo je treba obložiti. Vidna omarica deluje kot "tujek" na gradbenem delu stavbe. Ta vpliv je mogoče izničiti, saj lahko sprednjo stran omarice obdelamo enako kot fasado. Pri vgradnji je treba upoštevati na kasneje prisotne toplotne in dinamične vplive. Samo s skrbno izdelano ojačitvijo pri vgradnji je mogoče pričakovati, da ne bo kasneje prihajalo do razpok.

  Seveda ostaja tudi vprašanje, če bo novo okno z nadgrajeno roletno omarico ustrezalo za vgradnjo v obstoječo okensko odprtino. Tudi, če mere ustrezajo, to vsekakor ni primerno in je treba opozoriti, da bo prihajalo kasneje do velikih toplotnih mostov. V preteklosti so se odprtine roletne omarice na zunanji strani oblagale oziroma zapirale samo s ploščami iz betona ali drugih dobro toplotno prevodnih materialov, ki jih je treba po novih toplotno izolacijskih zahtevah odstraniti.

Pred okenske vidne rolete

  Pred okenske rolete imenujemo zaradi vgrajene roletne omarice, komplet z vsemi vodili na pred okenski element. Predstavljajo idealno rešitev za vgradnjo v primeru, če je objekt že dokončan in je potrebna naknadna izvedba okenskega senčila. Montaža pa je preprosta, hitra in čista. Ker so nameščene na zunanji strani okenskega okvirja, preprečujejo segrevanje okenskega stekla in nastanek učinka tople grede v prostoru, pozimi pa poskrbijo za dodatno toplotno izolacijo in s tem prihranek energije.

O tej vrsti vgradnje bi morali razmišljati kot o vrsti vgradnega pohištva, ki ga namestimo po zaključku fasade in, ki ga je kadarkoli mogoče v celoti odstraniti, ne da bi pri tem poškodovali omet (glej sliko 547). Poleg tega je stalno nemoten dostop v notranjost roletne omarice, saj je mogoče kadarkoli odpreti inšpekcijski pokrov.

Pred okenske podometne rolete

  Pred okenske podometne rolete so nameščene podobno kot vidne. Ta vrsta predstavlja idealno rešitev za vgradnjo v primeru, ko na novo zgrajenem objektu še ni izvedena fasada ali v primeru, ko saniramo fasado in zamejujemo stara okna z novimi. Idealne so pa tudi, če objekt obnavljate in boste menjali fasado ne pa tudi oken, so pred okenske podometne rolete odlična rešitev. Tudi te rolete so na zunanji strani oken, ki preprečujejo segrevanje okenskega stekla in nastanek učinka tople grede v prostoru, pozimi pa poskrbijo za dodatno toplotno izolacijo in s tem za prihranek energije.

  Na trgu pa že obstajajo tudi roletne omarice za nadgradnjo z izdelano fasado na sprednjem pokrovu. To potem ustreza po tehnični strani z ometom fasade, le z edino razliko, da omarica ni nad oknom, temveč je pritrjena pred okno. Pri tej varianti je mogoča tudi naknadna stenska toplotna izolacija, če so okna ostala na starem mestu in globoko v špaleti (glej sliko 545). Omarico za roleto lahko nato namestimo in izvedemo omet ravno s fasado. Vendar je treba predhodno zagotoviti, da je za toplotno izolacijo na področju roletne omarice na razpolago dovolj prostora. Tako mora biti zadaj za omarico, če sedi pred zidovjem možnost za debelejšo toplotno izolacijo s katero se zmanjša toplotna prevodnost. Zelo primerna je na primer fenolna smola z l = 0,022 do 0,024 W/(m ∙ K), Aerogel z  l =  0,013 W/(m ∙ K) ali vakuumsko izolirani paneli.

Slika 545 - Pred ometom vgrajena toplotna izolacija na roletno omarico

Pri ometani roletni omarici je treba vedno poskrbeti, da se revizijski pokrov ne zakrije z ometom špalete (glej sliko 546). Zato mora biti na strani predhodno vedno na voljo trdna letev, da se lahko izvede omet. Celotna okenska konstrukcija, okenska polica in roleta morata biti skrbno načrtovani. Širina roletne omarice se določi do dokončno pripravljeni odprtini za okno. Iz tega je nato mogoče ponovno določiti dolžino okenske police. Da bi omogočili naknadno in pravilno vgradnjo, je priporočljivo, da se zagotovi razdalja s toleranco od 5 do največ 10 mm.

Slika 546 - Zamenjava okna z nadgrajeno roletno omarico v obstoječo odprtino

Širina roletne omarice se določi, kot je prikazano na sliki 541 iz položaja traku ali komandne palice in se nato določi primeren proizvajalec oken. Svetla širina špalete se nato izračuna, na primer:

Lšpaleta = Lroletna omarica + 10 mm Tolerančni razmik



  Zunanje žaluzije

  Zunanje žaluzije so senčila, ki so primerna za vgradnjo sodobno grajenih stanovanjskih objektov z velikimi površinami oken kot tudi poslovnih objektov. Praviloma se uporabljajo na zunanji strani steklenih površin, lahko pa tudi za zapiranje prostorov, balkonov in teras. So lepega videza in nam omogočajo zadržati toploto ter preprosto ohraniti svetlobo v prostoru.

Slika 547 - Pred okenske rolete za strokovno namestitev

Vgradnja žaluzij je mogoča s prekrivno masko v podometni ali nad omet izvedbi (glej sliko 548), kar nam omogoča, da žaluzije zakrijemo pod fasado, s čimer dobimo poseben estetski videz.

  Pri tej vrsti žaluzij so lamele različnih širin, na primer 50, 65 in 80 mm. Material za izdelavo lamel pri zunanjih žaluzijah je naj pogosteje aluminij, ki je še posebej prilagojen zunanjim vremenskim vplivom, kar jim omogoča daljšo življenjsko dobo.

  Vodila so lahko iz jeklenice, PVC materiala ali iz posebnega aluminija, kar omogoča še posebej dobro uporabo v močnejšem vetru. Zgornji profil pri zunanjih žaluzijah so iz profilirane jeklene pločevine. Spodnji profili so lahko izdelani iz profilirane jeklene pločevine ali iz aluminija.

Slika 548 - Obloga roletne omarice s ploščami in ometom

Upravljanje zunanjih žaluzij je lahko ročno, z vrvico, komandno palčko ali z neskončnim trakom, lahko pa jih poganja vgrajeni elektromotor z daljinskim upravljanjem (navadnim, časovno programirani), kar omogoča preprosto upravljanje in udobje. V primeru izpada električne energije je primerna vgradnja elektromotorja z regulacijo komando.

Naoknica ali polkne

Naoknica (polkna) se vgradi na zunanji strani okna za zatemnjevanje in zapiranje okenske odprtine. Nataknjeno oziroma obešeno naoknico na podboj je mogoče odpirati in zapirati s pomočjo vgrajenih kovinskih tečajev, ki jih privijemo na naoknico in drugi del na okvir naoknice. Večina naoknic je lesenih in pobarvanih z zeleno barvo. Na voljo so kot vrtljiva, zložljiva ali drsne izvedbe in so konstrukcijsko toplotno neproblematične strukture, saj ne potrebujejo škatle za namestitev. Samo pritrditev objemke mora biti načrtovana glede na velike debeline izolacije in velike obremenitve vzvoda priložene naoknice.

Za pritrditev je primerna posredna montaža s pripravljenimi toplotno izolacijskimi elementi, ki jih vgradimo z izolacijsko plastjo ali neposredno s kovinsko ploščo, ki preko toplotno ločenega notranjega navojnega dela omogoča neposredno privitje. Za pritrditev je primerna posredna montaža s pripravljenimi toplotno izolacijskimi elementi, ki jih vgradimo z izolacijsko plastjo ali neposredno s kovinsko ploščo, ki preko toplotno ločenega notranjega navojnega dela omogoča neposredno privitje.

Pri uporabi izdelanih toplotno izolacijskih elementih (glej sliko 549) obstaja v tem prednost, da položaj kovinskega obešala naoknice ni potrebno, da je že predhodno natančno nastavljen, saj je toplotna ločenost optimalna in nastavek pri pritrjevanju okovja praktično ne igra pomembne vloge. Tako lahko neposredno na zid nanesemo lepilno malto, v katero po strditvi vstavimo vložek za pritrditev.

  Za pritrditev je primerna posredna montaža s pripravljenimi toplotno izolacijskimi elementi, ki jih vgradimo z izolacijsko plastjo ali neposredno s kovinsko ploščo, ki preko toplotno ločenega notranjega navojnega dela omogoča neposredno privitje.

Pri uporabi izdelanih toplotno izolacijskih elementov (glej sliko 549) obstaja v tem prednost, da položaj kovinskega obešala naoknice ni potrebno biti natančno že nastavljen, saj je toplotna ločenost optimalna in nastavek pri pritrjevanju okovja praktično ne igra pomembne vloge. Tako lahko neposredno na zid nanesemo lepilno malto, v katero po strditvi vstavimo vložek za pritrditev. V komplet ometane montažne elemente lahko nato po dokončanju fasade vgradimo potrebno kovinsko okovje za pritrditev naoknice.

Oblika

Pri oblikovanju fasade igra sončna zaščita in smer sonca izredno vlogo. V starih stavbah se pogosto najdejo v ospredju naoknice (polkna), ki imajo s svojimi pisanimi fasadami bistveni vpliv na okolje. Na žalost pa so ti računi pogosto povezani z rabo energije, in zahtevajo posodobitev fasade. Kot nadomestek za senčenje najpogosteje pridejo v uporabo pred okno vgrajene rolete z vidno roletno omarico. V osnovi to pomeni, da takšna zamenjava pomembnih osnovnih elementov vodi k razvrednotenju osnovne fasadne arhitekture. Najmanjša okna se izgubijo v velikih fasadnih površinah, ki pa proporcionalno niso več v ustreznem medsebojnem razmerju. Poudarek vgrajenih rolet, potem po navadi služi le kot popravek na slabše. Zato je treba usmeriti več dovzetnosti in poiskati preudaren pristop pri posodobitvi obstoječe stavbe.

  Že z majhnimi spremembami lahko zasnovo stavbe, tako pozitivno kot negativno popolnoma spremenimo. Če želimo to priložnost izkoristiti, pomeni samo energijska posodobitev fasade, vedno kot celota. Odstranitev zgodovinskih elementov je vedno vprašljiva, saj se je treba predhodno vedno prepričati, ali je te ustrezno vsaj zamenjati. Ključni elementi so lahko, razen oken, zložljivih naoknic, masivnih okenskih polic izdelanih iz naravnega kamna ali drugih elementov, izdelanih s posebno tehnologijo za obdelavo naravnega kamna.

Zaključek Pri povezavi komponent, kot so okna, naoknice in podobno, je treba upoštevati naslednje: • Gradbeni deli, pogojno jih predstavljamo tudi kot gradbeni material, kar pomeni, da je razlog, zakaj je na fasadi treba njihovo namestitev skrbno načrtovati in usklajevati z velikostjo in lokacijo namestitve. • Prosto gibanje zaradi raztezkov mora biti trajno zagotovljeno. • Zaključni ometi so izvedeni s posebnimi tesnilnimi sistemi. Zaradi izpostavljenosti stavbe so ti lahko različne narave. • Pri velikih debelinah toplotne izolacije so pritrdilni materiali za gradbene komponente poudarjene veliko večjimi obremenitvami. • Gradbeni elementi, ki so prekriti z ometom, na primer opaži na roletnih omaricah, morajo biti ločeni. Trajnost ometa na kovino mora biti zagotovljena s posebnim premazom / lepljenje. • Tesnila, ki jih, nanašamo z brizganjem, je treba uporabljati s strokovnim znanjem. Poceni akrilne tesnilne mase, ki se pogosto uporabljajo za prekrivanje, so neprimerne.

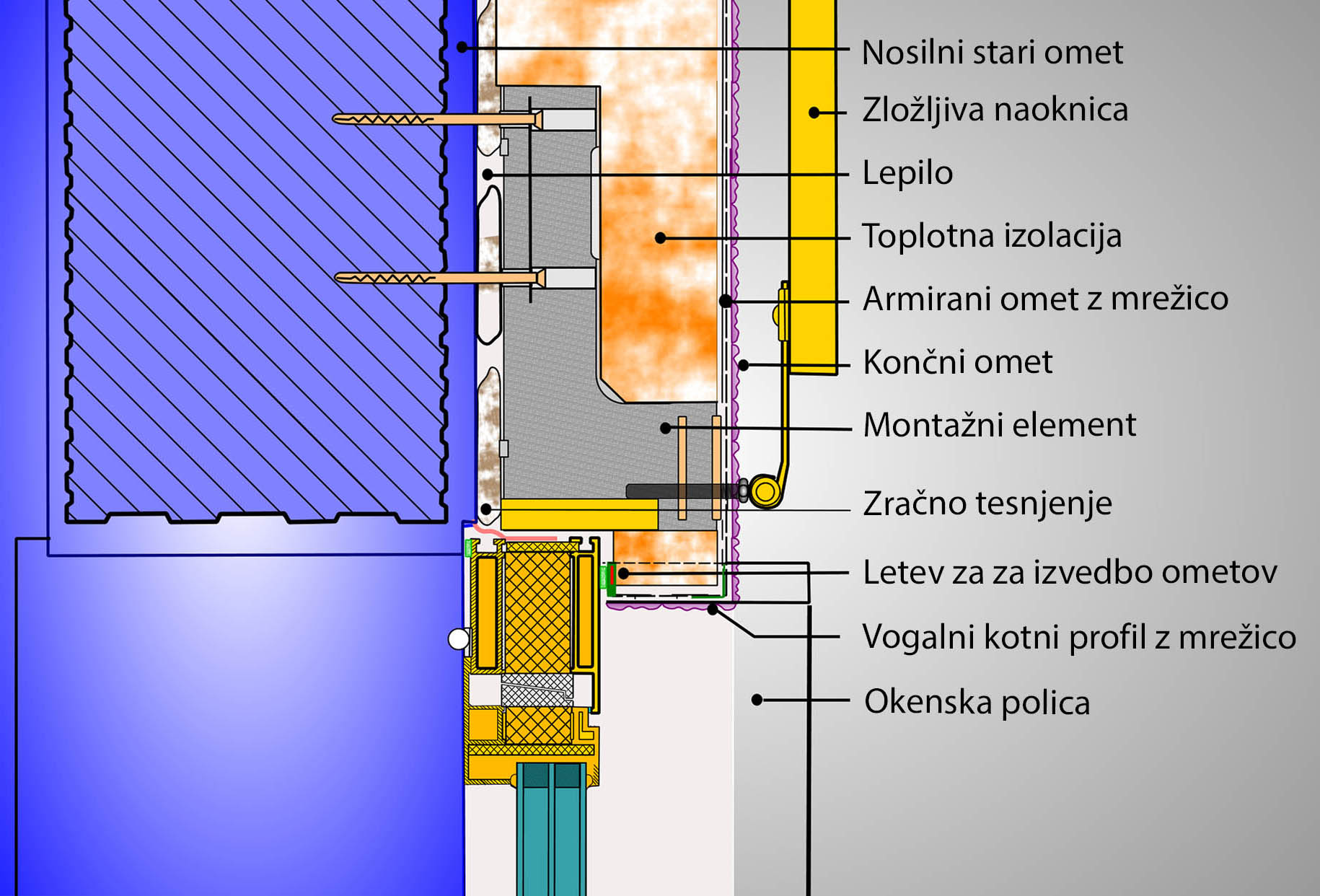

Slika 551 - Montaža s pomočjo vnaprej določenih okenskih elementov, vodoravni del

Primeren vzorec s pred okenskimi elementi

Skupaj v zvezi s toplotno izolacijo fasad, se je začela tudi zamenjava okenskih elementov. Tako je vedno dana možnost za razmislek tudi o možnosti spremembe namestitve posameznih elementov. Pri spremembi konstrukcije, s prestavitvijo naprej se izkažejo številne gradbeno fizikalne prednosti. V tem podrobnem predlogu (glej sliko 551 in 552), je okno komplet na ustrezno dimenzioniranih konzolah pred fasado.

Zračna tesnost zagotavlja tesnilni trak, ki je obodno zalepljen na fasado. Neprepustna plast je na ravni zunanjega ometa in s tem je povezano tudi okno.

  Okenski element je predimenzioniran s toplotno izolacijo za 30 mm. To ustreza priporočilom konstrukcijskim dopolnitvam po DIN 4108 pripis 2 "toplotna zaščita in varčevanje z energijo v stavbah" iz leta 2006. Zaradi velike možnosti za prekoračitev toplotne izolacije okenskega okvirja se toplotna prehodnost okenskega okvirja na splošno izravna s slabšo U - vrednostjo. Konstrukcijski pogoji toplotnih mostov "okenskega okvirja" so s tem zmanjšane. Povezane z gradnjo toplotnih mostov "okenski okvir" se tako zmanjša.

To povzroči tukaj le majhno zmanjšanje okenske špalete, s čimer se po ne potrebnem ne zmanjša vpad svetlobe in tudi ne vpliva negativno na videz fasade. Še posebej pri velikih debelinah izolacije preko 18 cm je ta varianta priporočljiva zaradi zmanjšanja toplotnih mostov, kot tudi iz estetskih razlogov.

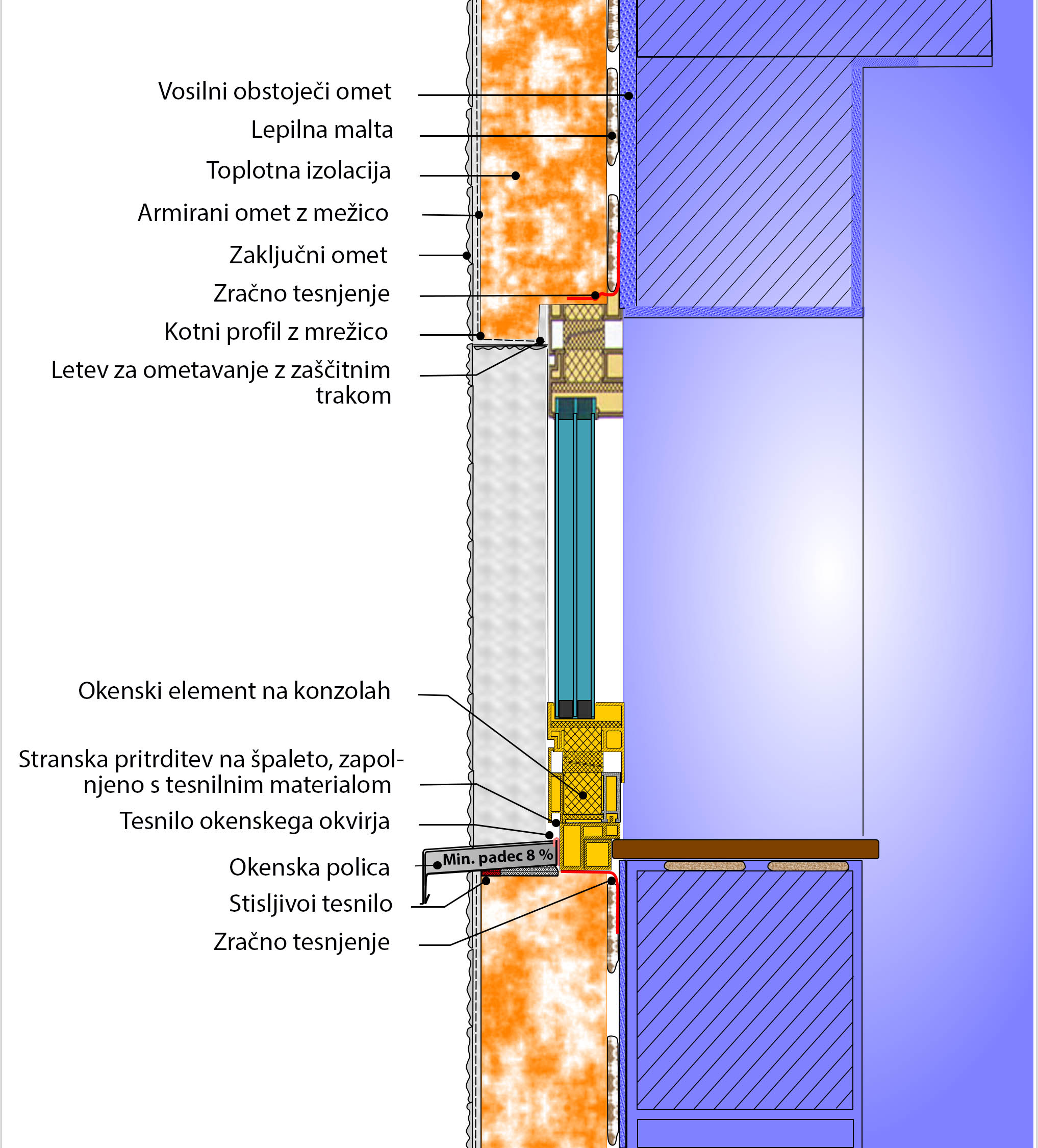

Slika 552 – Vgradnja s pomočjo vnaprej določenih okenskih elementov, vodoravni del

  Pri tem primeru je treba dodatno in detajlno opremiti s podrobnostmi vrtljive rolete in naoknice. Razen tega je treba enako storiti tudi pri izoliranih montažnih elementih, ki so pritrjeni na zunanjo steno z mehanskimi držali.

Prostorske strani z vgrajenimi okni morajo biti v celoti, poravnani z okenskimi špaletami in na notranji strani v celoti ometane. Vgrajene pa morajo biti tudi nove okenske police v največji možni višini.

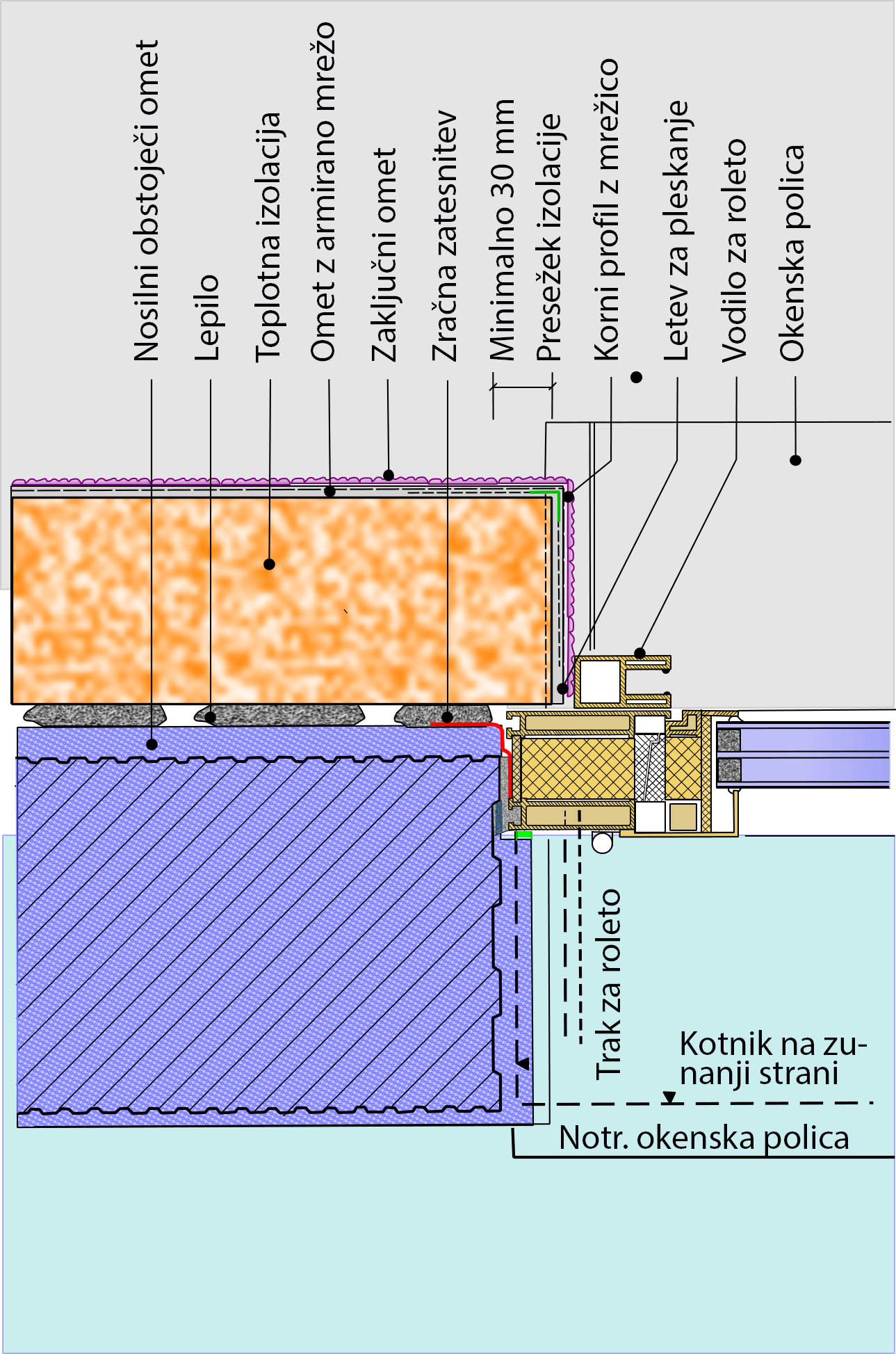

Slika 553 - Vgradnja okenskih elementov z vnaprej pripravljenimi elementi, vodoravna lega

Primerni detajli zidnih povezav v primerjavi z okenskimi elementi

Tukaj je okno že po predhodno navedenih razlogov na sprednji strani. Vendar je poravnano le s sprednjim robom zunanjega ometa (glej sliko 553 in 554). V kombinaciji z vgradno roleto je tukaj možnost, da roletno omarico toplotno izoliramo z razmeroma debelo plastjo izolacijskega materiala. To omogoča relativno dober prenos gibanja skozi omarico. Pri tej izvedbi ni potrebna dodatna nosilna konzola, saj se okno namesti na obstoječo opremo.

  Optimalna izvedba je, če so okna ob upoštevanju neravnin na zunanjem ometu in lepilne podlage ter po sistemu o toplotni zaščiti štrlijo ven vsaj za približno 10 mm. Tako lahko toplotno izolacijske plošče s tesnim prileganjem segajo preko okvirja.

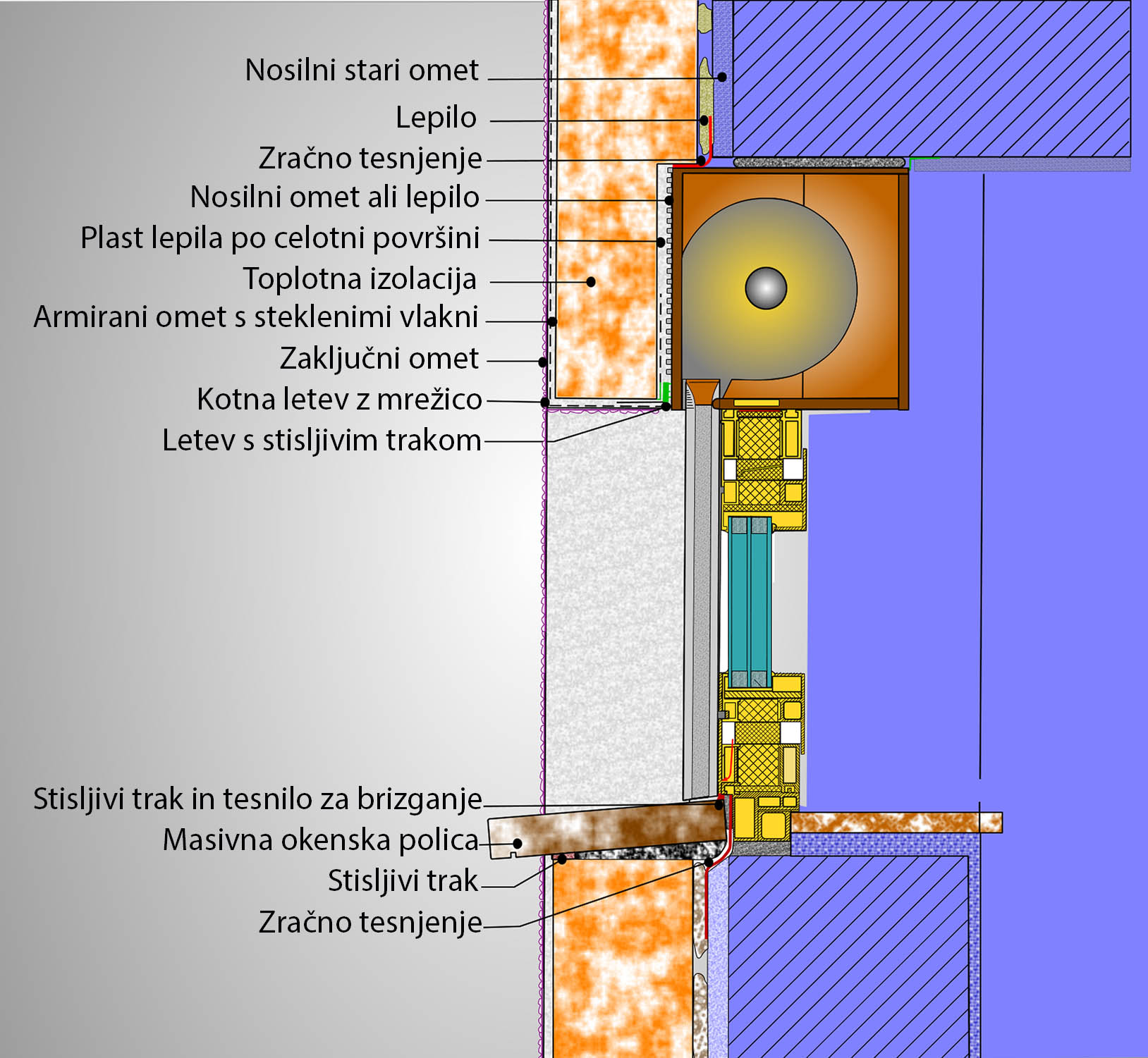

Slika 554 – Vgradnja okenskih elementov z obzidavo v navpični legi

V področju parapeta se izpod okenske police izkažejo toplotni mostovi, kar moramo zmanjšati z izolacijsko peno ali z zagozdami iz izolacijskega materiala saj imajo zelo nizko toplotno prevodnost.

  Masivne okenske police so nastavljene za tesnjenje proti dežju s stisljivim trakom na vgrajenem povratnem profilu pod okvirjem okna in zapolnil vrzeli in fuge z brizgalno tesnilno maso.

  Trajnost in uporaba rolet z vgrajeno omarico pomeni, da se zaradi višine omarice izgubi velik del obstoječe okenske odprtine. Ker zaradi statičnih razlogov betonskih okenskih preklad ni mogoče preprosto odstraniti, ostane na voljo celotna višina okenske odprtine nespremenjena. Po namestitvi roletne omarice prodira svetloba od znotraj navzven in obratno tako, da je vpad dnevne svetlobe nekoliko omejen.

  Ta varianta je zato smiselna samo za okenske odprtine, kjer lahko stare vgradne žaluzije v celoti ali pa le delno odstranimo in vgradimo samo prednjo oblogo. V nekaterih primerih lahko nastane tudi priložnost, da novo roletno omarico vgradimo v staro roletno polje, ko je njena zunanja zaščitna stran ometa, izdelana iz materiala z nizko toplotno prevodnostjo.
